-耀圣控制設備有限公司(浙江生易達自控科技有限公司）

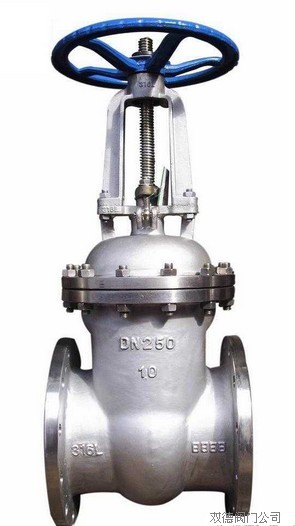

Z41W不銹鋼閘閥簡介：

Z41W不銹鋼閘閥的啟閉件是閘板，閘板的運動方向與流體方向相垂直，閘閥只能作全開和全關 , 不能作調節和節流，只能用作管路上作接通或截?cái)喙苈分薪橘|(zhì)的啟閉裝置。閘板有兩個密封面 , 最常用的模式閘板閥的兩個密封面形成楔形、楔形角隨閥門參數而異 , 通常為 50, 介質溫度不高時為 2°52’。楔式閘閥的閘板可以做成一個整體，叫做剛性閘板；也可以做成能產生微量變形的閘板 , 以改善其工藝性 , 彌補密封面角度在加工過程中產生的偏差 , 這種閘板叫做彈性閘板。

Z41W不銹鋼閘閥特點

1、結構緊湊、設計合理、閥門剛性好、通道流暢，流量系數小

2、密封面采用不銹鋼和硬質合金，使用壽命長

3、采用柔性石墨填料、密封可靠，操作輕便靈活

4、驅動方式為手動、氣動、電動、齒輪傳動

5、結構形式為彈性楔式單閘板、剛性楔式單閘板雙閘板型式

Z41W不銹鋼閘閥主要性能規范

公稱壓力PN（MPa）	殼體	試驗壓力（MPa）		上密封
公稱壓力PN（MPa）	殼體	密封（液）	密封（氣）	上密封
1.6	2.4	1.76	0.6	1.76
2.5	3.75	2.75	0.6	2.75
4.0	6.0	4.4	0.6	4.4
6.4	9.6	7.04	0.6	7.04
10.0	15.0	11.0	0.6	11.0
16.0	24.0	17.60	0.6	17.60

Z41W不銹鋼閘閥適用范圍

殼體材料	適用介質	適用溫度℃
碳素鋼（C型）	水、蒸汽、油品	≤425
鉻鎳鈦鋼（P型）	腐蝕性	≤200
鉻鎳鉬鈦鋼（R型）	腐蝕性	≤200
鉻鉬鋼（I型）	水、蒸汽、油品	≤550

Z41W不銹鋼閘閥主要零件材料

閥體、閥蓋	閘板、閥座	閥桿	閥桿螺母	填料	手輪
碳素鋼	優質碳鋼 +硬質合金或不銹鋼	鉻不銹鋼	鋁青銅	石墨石棉盤根	可鍛鑄鐵
鉻鎳鈦鋼	不銹鋼、不銹鋼+硬質合金	鉻鎳鈦不銹鋼	鋁青銅	漫聚四氟乙	可鍛鑄鐵
鉻鎳鉬鈦鋼	不銹鋼、不銹鋼+硬質合金	鉻鎳鉬鈦不銹鋼	鋁青銅	烯石棉盤根	可鍛鑄鐵
鉻鉬鋼	合金鋼 +硬質合金	鉻鉬鋁鋼	鋁青銅	柔性石墨	可鍛鑄鐵

Z41W不銹鋼閘閥主要尺寸表

公稱通徑DN	主要外形尺寸和連接尺寸
公稱通徑DN	L	D	D1	D2	b	f	z-d	H	H1	Do
Z440H/Z41Y-10 Z40/Z41Y-16P Z40Z41Y-16R Z40/Z41Y-16P Z40/Z41Y-16R Z40/Z41Y-16I
15	130	95	65	45	14	2	4-14	175	195	120
20	150	105	75	55	14	2	4-14	180	205	140
25	160	115	85	65	14	2	4-14	210	240	160
32	180	135	100	78	16	2	4-18	230	266	180
40	200	145	110	85	16	3	4-18	350	405	200
50	230	160	125	100	16	3	4-18	358	420	240
65	290	180	145	120	18	3	4-18	375	450	240
80	320	195	160	135	20	3	8-18	433	528	280
100	350	215	180	155	20	3	8-18	502	620	320
125	400	245	210	185	22	3	8-18	612	753	360
150	480	280	240	210	24	3	8-23	676	847	360
200	600	335	295	265	26	3	12-23	820	1039	400
250	730	405	355	320	30	3	12-25	969	1245	450
300	850	460	410	375	30	3	12-25	1142	1472	560
350	980	520	470	435	34	3	16-25	1280	1650	640
400	1100	580	525	485	36	4	16-30	1452	1887	640
450	1200	640	585	545	40	4	20-30	1541	2011	720
500	1250	705	650	608	44	4	20-34	1676	2181	720
600	1450	840	770	718	48	5	20-41	1810	2440	800
Z440H/Z41Y-25 Z40/Z41Y-25P Z40Z41Y-25R Z40/Z41Y-25P Z40/Z41Y-25R Z40/Z41Y-25I
15	130	95	65	45	16	2	4-14	175	195	120
20	150	105	75	55	16	2	4-14	180	205	140
25	120	115	85	65	16	2	4-14	21 0	240	160
32	140	135	100	78	18	2	4-18	230	266	180
40	240	145	110	85	18	3	4-18	350	405	200
50	250	160	125	100	20	3	4-18	358	420	240
65	270	180	145	120	22	3	4-18	375	450	240
80	280	195	160	135	22	3	8-18	433	528	280
100	300	230	190	160	24	3	8-18	502	620	320
125	325	270	220	188	28	3	8-18	612	753	360
150	350	300	250	218	30	3	8-23	676	847	360
200	400	360	310	278	34	3	12-23	820	1039	400
250	450	425	370	332	36	3	12-25	969	1245	450
300	500	485	430	390	40	3	12-25	1142	1472	560
350	550	550	490	448	44	3	16-25	1280	1650	640
400	600	610	550	505	48	4	16-30	1452	1887	640
450	650	640	585	545	48	4	20-30	1541	2011	720
500	700	705	650	608	54	4	20-34	1676	2181	720
600	800	840	770	718	56	5	20-41	1810	2440	800

訂貨須知：

一、①Z41W不銹鋼閘閥產品名稱與型號②Z41W不銹鋼閘閥口徑③是否帶附件以便我們的為您正確選型。

二、若已經由設計單位選定Z41W不銹鋼閘閥 型號，請按Z41W不銹鋼閘閥 型號直接向我司銷售部訂購。

三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的閥門專家為您審核把關。

感謝您訪問我們的網站。如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
