一、概述：

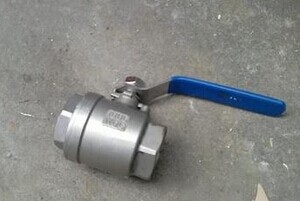

內螺紋連接球閥及兩片式不銹鋼球閥分為整體式、兩段式及三段式。閥體鑄造采用中國臺灣引進的先進工藝，結構合理、造型美觀。閥座采用彈性密封結構，密封可靠，啟閉輕松。閥桿采用有倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖擊?？稍O(shè)置90°開關定位機構，根據需要加鎖以防止誤操作。內螺紋連接不堪閥及對焊連接球閥適用于PN1.0～4.0MPa,工作溫度-29～180℃（密封圈為增強聚四氟乙烯）或-29～300℃（密封圈為對位聚苯）的各種管路上，用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)，選用不同的材質，可分別適用于水、蒸汽、油品、硝酸、醋酸、氨鹽水、中和水等多種介質。
二、兩片式不銹鋼球閥性能規范
|
公稱通徑DN（mm） |
6-100 |
|||||
|
公稱壓力PN(MPa) |
1.6 |
|||||
|
公稱壓力 |
強度試驗 |
2.4 |
||||
|
密封試驗 |
1.8 |
|||||
|
材料\材料代號 |
C |
P |
R |
|||
|
主 要 零 件 |
閥 體 |
WCB |
CF8 304 |
CF8M 316 |
||
|
球 體 |
WCB |
CF8 304 |
CF8M 316 |
|||
|
閥 桿 |
2Cr13 |
0Cr18Ni9Ti |
0Cr17NiMo2 |
|||
|
密封圈 |
增強聚四氟乙烯 對位聚苯 |
|||||
|
填 料 |
聚四氟乙烯 柔性石墨 |
|||||
|
適 用 |
適用介質 |
水、蒸汽、油品 |
硝酸類 |
醋酸類 |
||
|
適用溫度 |
-28℃ - 350℃ |
|||||
|
執行器 |
型 號 |
DA/SR系列、GTD/GTE系列、QGSY系列等 |
||||
|
氣源壓力 |
0.4-0.7MPa |
|||||
|
執行標準 |
設計制造 |
結構長度 |
法蘭尺寸 |
壓力溫度 |
試驗檢驗 |
|
|
GB12237 |
GB12221 |
/ |
GB9131 |
GB13927 |
||
三、兩片式不銹鋼球閥安裝尺寸表
|
公稱 |
尺 寸 |
執 行 器 型 號 |
|||||||||
|
三段式 |
對焊式 |
承插爆式 |
|||||||||
|
G |
L |
d |
L |
d |
D |
L |
d |
D1 |
A |
可選配DA/SR、QGSY、 |
|
|
6 |
1/4 |
65 |
11.6 |
65 |
11.6 |
18 |
65 |
11.6 |
14.1～14.3 |
9.5 |
|
|
10 |
3/8 |
65 |
12.7 |
65 |
12.7 |
18 |
65 |
12.7 |
17.55～17.8 |
9.5 |
|
|
15 |
1/2 |
67 |
15 |
67 |
15.8 |
24 |
67 |
15 |
21.7～21.95 |
9.5 |
|
|
20 |
3/4 |
82 |
20 |
82 |
20 |
28 |
82 |
20 |
27.05～27.3 |
11.1 |
|
|
25 |
1 |
91 |
25 |
91 |
25 |
34 |
91 |
25 |
33.8～34.05 |
12.7 |
|
|
32 |
11/4 |
108 |
32 |
108 |
32 |
41 |
108 |
32 |
42.55～42.8 |
14.3 |
|
|
40 |
11/2 |
129 |
38 |
129 |
38 |
49 |
129 |
38 |
48.65～48.9 |
15.89 |
|
|
50 |
2 |
148 |
50 |
148 |
50 |
62 |
148 |
50 |
61.1～61.35 |
17.4 |
|
|
65 |
2 |
186 |
64 |
193 |
64 |
78 |
|
||||
|
80 |
3 |
206 |
78 |
222 |
78 |
94 |
|
||||
|
100 |
4 |
240 |
98 |
273 |
98 |
124 |
|
||||
