ZSHQR-ET

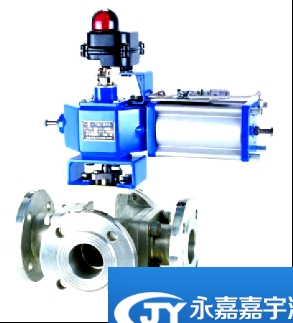

ZSHQR-EL系列氣動O型三通切換球閥
產品號：LP17—100 LP17—200
一、 概述

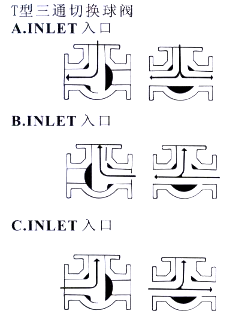

ZSHQR-E系列氣動O型三通切換球閥由氣動執行機構、三通O型球閥、二位五通電磁閥、閥位開關盒等部件組成。O型三通切換球閥的閥芯有L型T型，分別型號ZSHQR-EL與ZSHQR-ET，以滿足各種不同生產工藝的要求。具有三個通口的三通球閥，任何一個通口都可以作為入口或出口。L型是對三條連通的管道中的兩條管道進行切換。T型是對三條連通管道進行合流或分流，如圖所示。
二、主要技術數據
（一） 公稱壓力：1.6Mpa；2.5,Mpa；4.0 Mpa；
（二） 工作溫度： -20℃~150℃
（三） 執行機構氣源壓力：0.4~0.6Mpa
（四） 二位五通電磁閥電源電壓：
1. 24VDC 2. 220VAC
（五） 泄漏量：
1. 硬密封：GB/T4213-92Ⅳ級
2. 軟密封：GB/T4213-92V級

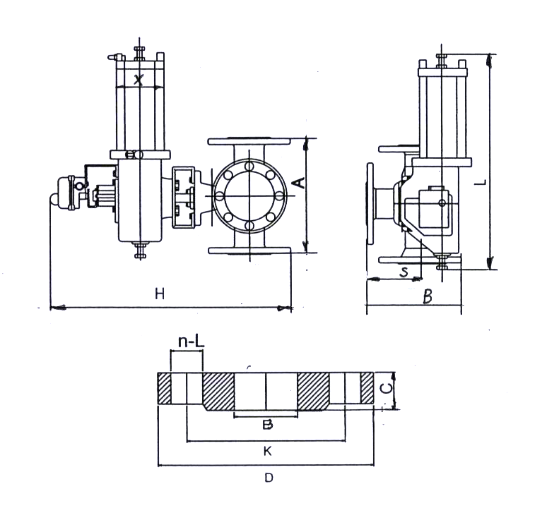

三、系列產品外型尺寸與KV值
|
公稱直徑Nominal size DN |
流量系數 (KV) |
外形主要尺寸 Dimensions |
|
適配法蘭GB9119-2000尺寸 Flange:GB9119-2000 |
|||||||||||
|
A |
S |
H |
B |
L |
X |
|
D |
C |
K |
n-L |
B |
法蘭理重量 |
|||
|
系列Ⅰ |
系列Ⅱ |
||||||||||||||
|
50 |
115 |
240 |
120 |
520 |
203 |
440 |
80 |
|
165 |
20 |
125 |
4-18 |
61.5 |
59 |
2.43 |
|
65 |
165 |
260 |
130 |
560 |
223 |
440 |
80 |
|
185 |
20 |
145 |
4-18 |
77.5 |
78 |
2.97 |
|
80 |
230 |
280 |
140 |
585 |
240 |
470 |
100 |
|
200 |
20 |
160 |
8-18 |
90.5 |
91 |
3.23 |
|
100 |
350 |
314 |
137 |
610 |
247 |
470 |
100 |
|
220 |
22 |
180 |
8-18 |
116 |
110 |
4.52 |
|
125 |
550 |
420 |
180 |
670 |
305 |
520 |
125 |
|
250 |
22 |
210 |
8-18 |
141.5 |
135 |
4.93 |
|
150 |
780 |
440 |
200 |
740 |
343 |
520 |
125 |
|
285 |
24 |
240 |
8-22 |
170.5 |
160 |
6.53 |
|
200 |
1360 |
532 |
225 |
820 |
395 |
650 |
125 |
|
340 |
26 |
295 |
12-22 |
221.5 |
222 |
9.01 |
|
250 |
2240 |
610 |
240 |
930 |
443 |
730 |
160 |
|
405 |
29 |
355 |
12-26 |
276.5 |
276 |
13.2 |
|
300 |
3160 |
680 |
295 |
1055 |
525 |
730 |
160 |
|
460 |
32 |
410 |
12-26 |
327.5 |
328 |
17.34 |
|
350 |
4300 |
650 |
300 |
1130 |
560 |
790 |
200 |
520 |
35 |
470 |
16-26 |
359.5 |
380 |
26.33 |
|
四、訂貨須知
（一）產品訂貨若不按第五節的順序編寫型號，則需提供如下資料：
1． O型三通球閥型號、公稱壓力、公稱通徑、閥門材質、密封形式、工作溫度、工藝介質、密封形式。
2． 電磁閥電源電壓，如下選擇：（1）220VAC （2）24VDC
3． 三通球閥流向（1）T型（2）L型
（二）可選附件
1． 行程開關箱：
(1) 凸輪式觸點開關 (2) 感應式無觸點開關，電源電壓24VDC/220VAC
注：若不選行程開關箱編寫型號時，此字母可以略去。
2． 連接法蘭、螺栓、螺母材質：(1) A3鋼 (2) 不銹鋼
（三）使用在防爆場所，訂貨時加以注明。
|
格序 |
1 |
2 |
3 |
4 |
5 |
|
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
說明 |
||
|
Z |
S |
H |
Q |
R |
— |
|
|
|
|
|
|
|
|
|
||||
|
1 |
Z |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
執行器大類符號 |
||
|
2 |
|
S |
|
|
|
|
|
|
|
|
|
|
|
|
|
氣動活塞執機構行 |
||
|
3 |
|
H |
|
|
|
|
|
|
|
|
|
|
|
|
氣缸橫裝 |
|||
|
4 |
|
Q |
|
|
|
|
|
|
|
|
|
|
|
三通閥門 |
||||
|
5 |
|
R |
— |
|
|
|
|
|
|
|
|
|
O型閥芯 |
|||||
|
6 |
閥門公稱壓力
|
16 |
|
|
|
|
|
|
|
|
1.6Mpa |
|||||||
|
25 |
|
|
|
|
|
|
|
|
2.5Mpa |
|||||||||
|
40 |
|
|
|
|
|
|
|
|
4.0Mpa |
|||||||||
|
7 |
控制方式 |
E |
|
|
|
|
|
|
|
二位控制（切斷閥） |
||||||||
|
8 |
流向作用方式 |
L |
|
|
|
|
|
|
L型 |
|||||||||
|
T |
|
|
|
|
|
|
T型 |
|||||||||||
|
9 |
閥門公稱通徑 DN（mm） |
25 至350 |
|
|
|
|
|
25、32、40、50、65、80、100、125、150、200、250、300、350 |
||||||||||
|
10 |
閥座密封型式 |
Y |
|
|
|
|
不銹鋼可動硬密封 |
|||||||||||
|
R |
|
|
|
|
聚四氟乙烯軟密封閥座 |
|||||||||||||
|
11 |
閥體材質
|
P |
|
|
|
304 ZG0Cr19Ni9 |
||||||||||||
|
M |
|
|
|
316 ZG0Cr17Ni12Mo2 |
||||||||||||||
|
L |
|
|
|
316L ZG00Cr17Ni14Mo2 |
||||||||||||||
|
12 |
控制電壓 |
D3 |
|
|
220VAC |
|||||||||||||
|
D4 |
|
|
24VDC |
|||||||||||||||
|
13 |
帶行程開關箱觸點型式 |
A |
|
凸輪式觸點開關 |
||||||||||||||
|
B |
|
感應式無觸點開關24VDC二線制 |
||||||||||||||||
|
C |
|
感應式無觸點開關220VAC二線制 |
||||||||||||||||
|
14 |
制造廠家名稱 |
LP |
浙江同普自控設備有限公司 （溫州市利普自控設備有限公司） |
|||||||||||||||
五、系列產品型號編制說明
